Mini żuraw montowany na pojeździe

Jakie są regulowane części wysięgnika minidźwigu montowanego na pojeździe?

1. Ręczna regulacja długości wysięgnika w trzech pozycjach (z sworzniem);

2. Ręczna trójpozycyjna regulacja kąta wysięgnika (z sworzniem);

3. Obrót wysięgnika o 360 stopni (bez martwych kątów).

Jakie są wymiary wysięgnika i nośność minidźwigów montowanych na pojazdach o udźwigu 500 kg i 1000 kg?

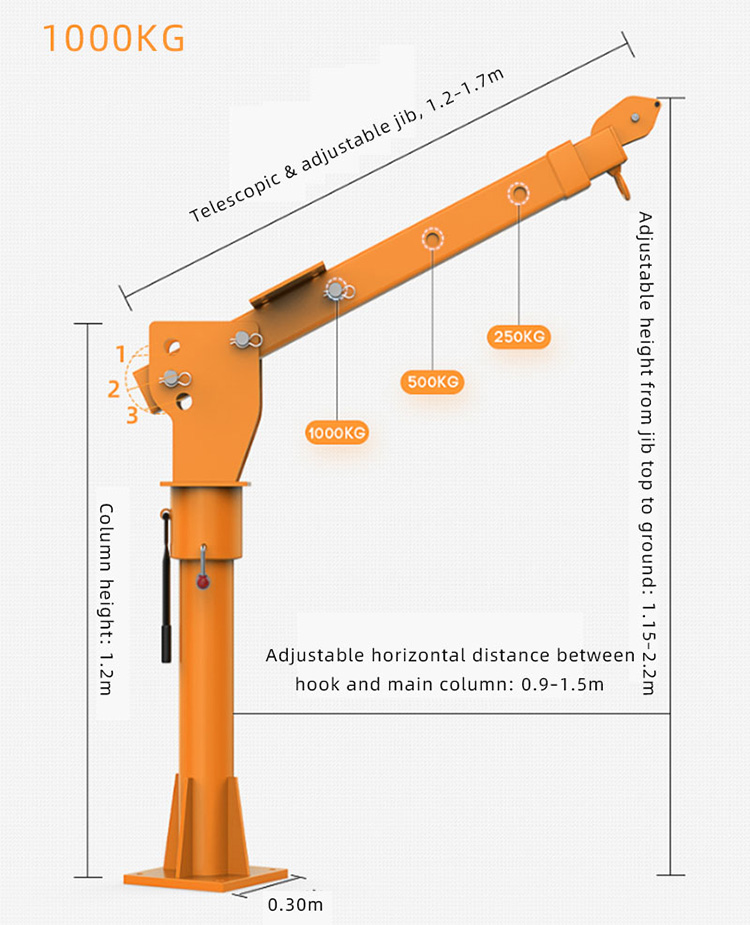

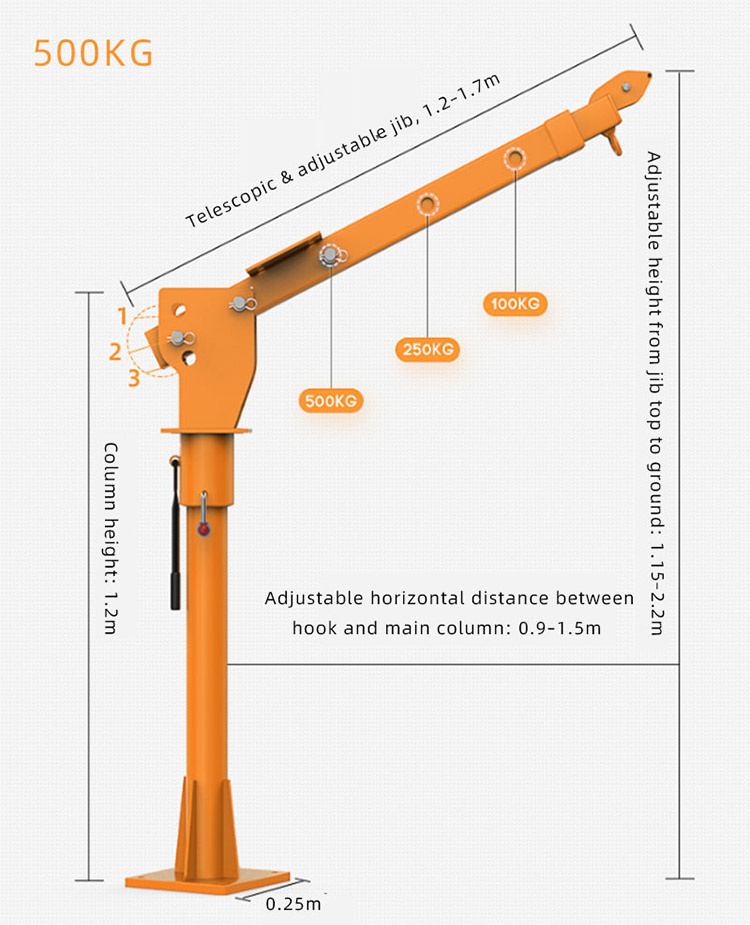

Zakres długości teleskopowych dla wysięgnika o udźwigu 500 kg wynosi 1,2 m (udźwig 100 kg), 1,4 m (udźwig 250 kg) i 1,7 m (udźwig 500 kg). Długość teleskopu i zakres udźwigu wysięgnika o udźwigu 1000 kg wynoszą 250 kg, 1,4 m (udźwig 500 kg) i 1,7 m (udźwig 1000 kg).

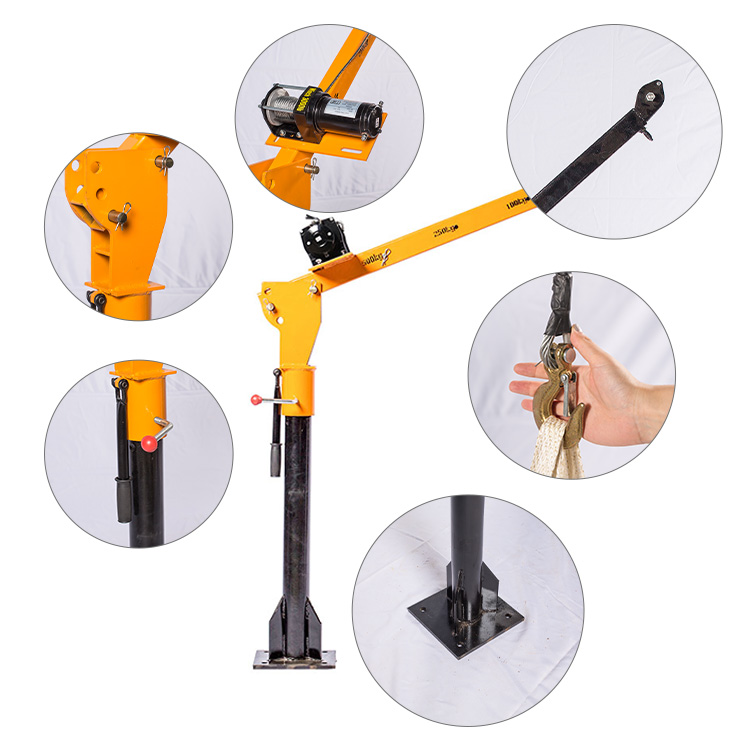

Szczegóły produktu

1. Zagęszczona podstawa:Ten mini żuraw montowany na pojeździe jest wykonany z wysokiej jakości stali i zabezpieczony śrubami z czterema otworami, co zapewnia stabilność i bezpieczeństwo.

2. Wzmocniony hak:Hak o dużej wytrzymałości z zakładkami blokującymi zapobiegającymi odłączeniu. Może utrzymać ciężkie, twarde przedmioty bez poślizgu, zapewniając bezpieczeństwo.

3. Blokada pozycjonowania kierunkowego:Blokuje wysięgnik, aby zapobiec obrotowi, zwiększając bezpieczeństwo podnoszenia.

4. Sworzeń wysięgnika:Regulacja w trzech pozycjach w celu spełnienia różnych wymagań dotyczących wysokości, zwiększając użyteczność.

5. Podstawa silnika:Gruba płyta stalowa przyspawana do wysięgnika, tworząc dedykowaną podstawę silnika zapewniającą stabilną pracę silnika.

6. Koło pasowe przedniego ramienia:Wbudowane łożyska i sworznie zatrzymujące linę znacznie poprawiają stabilność podnoszenia.

Metoda instalacji

Przygotowanie:Przygotuj śruby, podkładki i klucze o wysokiej wytrzymałości. Sprawdź wytrzymałość ramy minidźwigu montowanego na pojeździe i wybierz pozycję montażową blisko środka ciężkości pojazdu.

Mocowanie podstawy:Dodaj pogrubioną stalową płytę do ramy. Wyrównaj podstawę żurawia ze stalową płytą i ramą, wywierć otwory i dokręć śrubami. Do wzmocnienia można zastosować pełne spawanie.

Montaż korpusu głównego:Zamontuj łożysko dociskowe w kolumnie, a następnie przymocuj kolumnę do podstawy. Zamontuj po kolei wahacz i wysięgnik teleskopowy w kolumnie i zablokuj je śrubami.

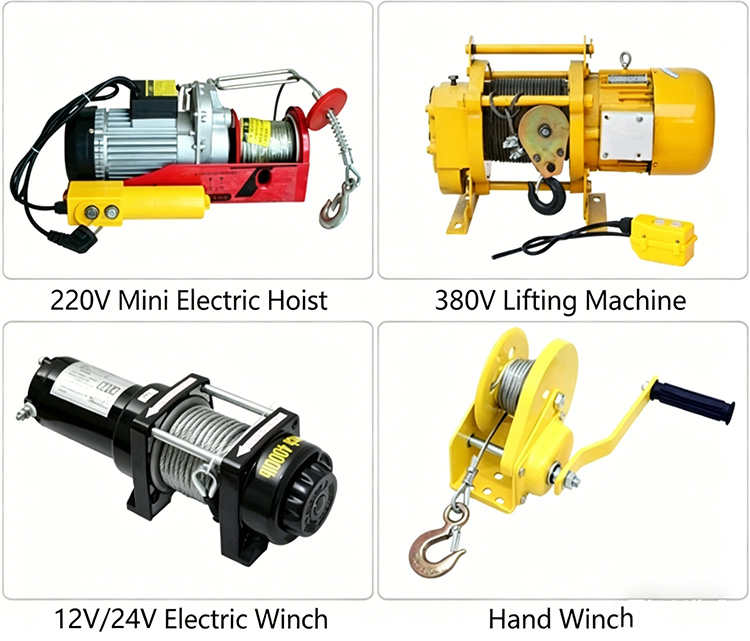

Podłączanie systemu:Zamontuj pompę elektryczną/hydrauliczną, podłącz przewody olejowe i wiązkę przewodów, zamocuj wciągarkę elektryczną i przeciągnij linę przez koło pasowe wysięgnika.

Testowanie i akceptacja:Przetestuj funkcje podnoszenia, obracania i ograniczania. Sprawdź moment dokręcenia śrub i uszczelnienie rurociągu, aby upewnić się, że nie ma poluzowań ani wycieków.

Mini żuraw montowany na pojeździe ma prostą i zwartą konstrukcję ogólną, o udźwigu 500 kg i 1000 kg.Hebei Shengyu Maszyna do podnoszenia maszyn Co., Ltdobsługuje niestandardowe modele 1,5-tonowe i 2-tonowe. W przypadku pytań prosimy dzwonić na naszą infolinię pod numer 15133220087 (ten sam numer dla WeChat) lub wysyłać e-mailkate@syhoist.com. Zapraszamy do kontaktu!
