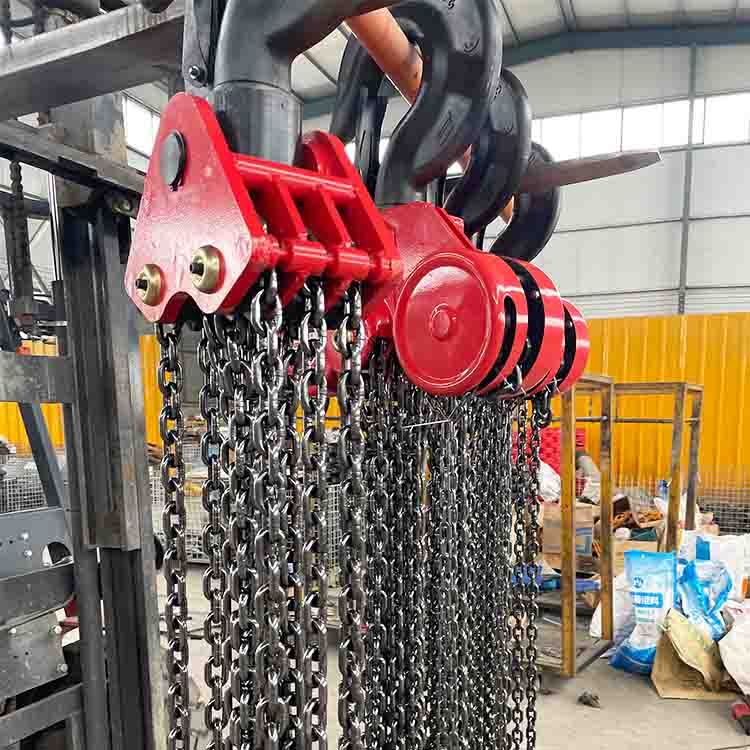

Wciągnik łańcuchowy HSZ 30T
Wciągnik łańcuchowy HSZ 30T to profesjonalne rozwiązanie podnoszące wyprodukowane przez firmę Hebei Baiyi z ponad 10-letnim doświadczeniem. Zaprojektowany do ciężkich zastosowań w górnictwie i magazynowaniu, ten 30-tonowy wciągnik jest wyposażony w łańcuch nośny G80 o wysokiej wytrzymałości i system samoblokujący z podwójną zapadką. Aby zagwarantować bezpieczeństwo, każde urządzenie jest testowane fabrycznie przy udźwigu 1,25-krotności jego znamionowej wartości (37,5 tony), co zapewnia niezawodne działanie w ekstremalnych obciążeniach przemysłowych.
Ręczny wciągnik łańcuchowy HSZ 30T | Blok podnoszący o udźwigu 30 ton firmy Hebei Baiyi
1. Przegląd 30-tonowego wciągnika łańcuchowego klasy przemysłowej
Wciągnik łańcuchowy HSZ 30T to wysokowydajne urządzenie podnoszące wyprodukowane przez firmę Hebei Baiyi Lifting Equipment Sales Co., Ltd. Jego znamionowy udźwig wynosi 30 ton. Urządzenie jest obsługiwane ręcznie. Umożliwia podnoszenie, opuszczanie i unoszenie ciężkich ładunków. Zasada działania polega na ręcznym ciągnięciu łańcucha. Siła jest wzmacniana za pomocą mechanizmu przekładni zębatej. W ten sposób napędzany jest łańcuch podnoszący i hak, co pozwala na podnoszenie i pozycjonowanie ciężkich ładunków. Wciągnik łańcuchowy jest wyposażony w układ hamulcowy z podwójną zapadką. Należy upewnić się, że po zwolnieniu nastąpi automatyczne zablokowanie.
2.HSZ 30T Dane techniczne i dane dotyczące wydajności
| Pozycja parametru | Wartość | Uwagi |
| Model | HSZ-30T | Standardowy typ do dużych obciążeń |
| Nominalny udźwig | 30 ton | Przeciążanie jest surowo zabronione |
| Obciążenie testowe | 37,5 tony | Fabryczny test obciążenia 1,25x |
| Standardowa wysokość podnoszenia | 3 metry | Możliwość dostosowania do 5/10/15 metrów |
| Łańcuch do podnoszenia | Stal manganowa gatunku G80, φ11mm, 8-żyłowy łańcuch | Wysoka wytrzymałość, odporność na zużycie i zapobieganie pękaniu |
| Naciąg łańcucha ręcznego przy pełnym obciążeniu | ≈450N (≈46kgf) | Stabilna obsługa ręczna |
| Waga netto | ≈145kg | Całkowita masa maszyny |
| Wymiary całkowite (dł. × szer. × wys.) | Około 500 × 350 × 650 mm | Z wyłączeniem łańcucha |
| Układ hamulcowy | Typ tarcia z podwójną zapadką | Niezawodny, samoblokujący, antypoślizgowy hak |
| Minimalny prześwit pomiędzy hakami | ≈1200mm | Wpływa na wymagania dotyczące przestrzeni instalacyjnej |
3. Dlaczego warto wybrać wytrzymały wciągnik HSZ 30T?
1. Bardzo duży udźwig: Ten ręczny wciągnik o dużej wytrzymałości ma udźwig znamionowy 30 ton i może być używany do podnoszenia i ciągnięcia większości dużych i ciężkich przedmiotów.
2. Konstrukcja i materiały o wysokiej wytrzymałości: Kluczowe elementy wykonane są ze stali stopowej o wysokiej wytrzymałości, co zapewnia bezpieczeństwo nawet przy ekstremalnych obciążeniach.
3. Wydajna przekładnia i konstrukcja oszczędzająca pracę: Wyposażony w dwustopniowy układ przekładni zębatej czołowej, może podnosić ładunki o masie do 30 ton przy minimalnej ręcznej sile uciągu, co zapewnia wysoką wydajność mechaniczną. Podstawowym elementem zapewniającym bezpieczeństwo jest układ hamulcowy z tarczą cierną, który automatycznie hamuje pod obciążeniem, aby zapobiec poślizgowi.
4. Łatwa obsługa i możliwości adaptacji: Całkowicie ręczna obsługa, nie wymagająca prądu, dzięki czemu nawet początkujący mogą szybko nauczyć się z niej korzystać.
5. Trwałość i niskie koszty utrzymania: Wysokiej jakości komponenty i materiały sprawiają, że wciągnik łańcuchowy HSZ 30T jest trwały. Pojedyncza sesja smarowania może wystarczyć na długotrwałe użytkowanie, co skutkuje niskimi kosztami konserwacji.
4. Komponenty
| NIE. | Nazwa komponentu | Funkcja podstawowa |
| 1 | Zespół haka górnego | Łączy się z punktem podnoszenia, wytrzymuje pełne obciążenie maszyny |
| 2 | Łańcuch do podnoszenia | Bezpośrednio podnosi ciężkie ładunki, wykonane ze stali manganowej G80 dla dużej nośności |
| 3 | Łańcuch ręczny | Element obsługi ręcznej, steruje podnoszeniem/opuszczaniem |
| 4 | Ręczne koło łańcuchowe | Prowadzi łańcuch ręczny, przenosi siłę na mechanizm przekładni |
| 5 | Skrzynia biegów | Rdzeń elementu przekładni, zwiększa moment obrotowy w celu oszczędzania pracy podczas podnoszenia |
| 6 | Grupa hamulców z podwójną zapadką | Hamulec samoblokujący rdzeniowy, zapobiega ześlizgiwaniu się ładunku |
| 7 | Zespół dolnego haka | Zawiesza duże obciążenia, wyposażony w zatrzask zapobiegający upadkowi |
| 8 | Obudowa maszyny | Chroni elementy wewnętrzne, zwiększa wytrzymałość konstrukcyjną |
| 9 | Koło łańcuchowe do podnoszenia | Prowadzi łańcuch podnoszący, zapewnia płynną transmisję |
5. Opakowanie i transport
Opakowanie wewnętrzne: Cała maszyna jest owinięta folią bąbelkową lub pianką oraz wodoodporną torbą. Opakowanie zewnętrzne: Drewniane skrzynie lub pudełka kartonowe. Następnie jest paletowany lub pakowany zgodnie z wymaganiami klienta.
6. Bezpieczeństwo obsługi i często zadawane pytania
1. P: Jaki jest maksymalny udźwig wciągnika łańcuchowego HSZ 30T?
Odp.: Nominalny udźwig wynosi 30 ton, a fabryczne obciążenie testowe wynosi 37,5 tony. W żadnym wypadku udźwig nie powinien przekraczać 30 ton.
2. P: Jaka siła uciągu jest wymagana do uciągnięcia ładunku przy pełnym obciążeniu?
Odp.: Siła uciągu łańcucha pod pełnym obciążeniem wynosi około 450 N.
3. P: Czy mogę ciągnąć ładunek po przekątnej lub poziomo?
Odp.: Nie, ciągnięcie ukośne lub poziome jest surowo zabronione. Ciągnięcie po przekątnej może powodować miejscowe przeciążenia, prowadzące do przeskakiwania łańcucha, zakleszczenia, skręcenia haka, a nawet złamania. Ładunek należy podnosić prostopadle do łańcucha.
